इस आर्टिकल में बात करने  वाले है, कि डायक क्या है? ( DIAC In Hindi),डायक की बनावट, डायक की कार्यप्रणाली, डायक potential-current characteristics, डायक के लाभ तथा हानियां ,डायक केअनुप्रयोग :ये सभी के बारे में  इसके लिए  इस आर्टिकल को पूरा पढ़िए | तो चलिए शुरू करते हैं।

DIAC का पूरा नाम diode for alternating current है। DIAC एक ऐसा डायोड है जो अपने ब्रेक-ओवर वोल्टेज, VBO के पल भर के बाद ही विद्युत प्रवाह का संचालन करता है। और DIAC का उपयोग TRIAC  को trigger करने के लिए किया जाता है  ।

डायक क्या है?

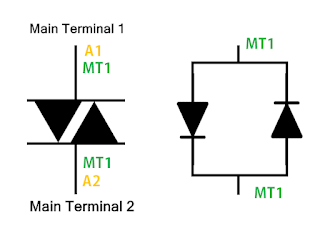

शब्द DIAC, डायोड AC स्विच को दर्शाता है। यह एक सममित एवं bi-directional P-N-P-N युक्ति है। DIAC में ‘DI’ दो सिरों की युक्ति को तथा ‘AC’ प्रत्यावर्ती धारा को दर्शाता है। DIAC को उनके विशिष्ट(characteristic) वक्र की समरूपता के कारण "symmetrical trigger diodes" भी कहा जाता है। क्योंकि DIAC द्विदिश(bidirectional ) उपकरण हैं, उनके टर्मिनलों को एनोड और कैथोड के रूप में नहीं बल्कि A1 और A2 या मुख्य टर्मिनल MT1 और MT2 के रूप में लेबल किया जाता है।

DIAC समानांतर में दो डायोड का एक संयोजन है, एक फ़ॉरवर्डिंग बायस में और दूसरा दोनों पक्षों के संबंध में रिवर्स बायस स्थिति में है। DIAC एक विशेष रूप से निर्मित डायोड है, जो कुछ शर्तों को पूरा करने पर करंट को दोनों दिशाओं में पारित करने की अनुमति देता है।

डीआईएसी के बारे में एक और दिलचस्प बात यह है कि वर्तमान प्रवाह की कोई निर्दिष्ट दिशा नहीं होने के कारण, इसे एक द्विदिश उपकरण माना जाता है। DIAC में केवल दो एनोड पिन होते हैं, और कोई कैथोड पिन नहीं होता है। उन दो एनोड टर्मिनलों को अक्सर मेन टर्मिनल 1 (MT1) और मेन टर्मिनल 2 (MT2) के रूप में संदर्भित किया जाता है।

Construction of DIAC |  DIAC की बनावट

DIAC निर्माण बेस टर्मिनल के बिना एक विशिष्ट ट्रांजिस्टर निर्माण के समान नियम का पालन करता है। जैसा कि ऊपर चर्चा की गई है, DIAC निर्माण में दो मुख्य टर्मिनल, MT1 और MT2 हैं। DIAC निर्माण गेट टर्मिनल के बिना दो P-TYPE सामग्री और तीन N-TYPE सामग्री का उपयोग करता है।

उपरोक्त छवि में, तीन एन-प्रकार के क्षेत्रों को NA, NB, and NC.नाम के साथ दिखाया गया है।

P-TYPE के क्षेत्रों को PAऔर PB के रूप में दिखाया गया है। यदि MT1 टर्मिनल MT2 से अधिक धनात्मक हो जाता है, तो धारा PA -> NB -> PB -> NC की दिशा में प्रवाहित होगी। जब विपरीत स्थिति होती है, तो MT2 टर्मिनल MT1 की तुलना में अधिक सकारात्मक हो जाता है और करंट PB -> NB -> PA -> NA की दिशा में प्रवाहित होगा।

ब्रेकडाउन वोल्टेज तक पहुंचने पर DIAC केवल करंट का संचालन शुरू करता है।

ब्रेकडाउन स्थितियों के दौरान, DIAC में होने वाली वोल्टेज ड्रॉप में अचानक कमी आती है, और इसके माध्यम से वर्तमान (Current) प्रवाह बढ़ जाएगा। इस स्थिति को एक नकारात्मक गतिशील प्रतिरोध क्षेत्र कहा जाता है। चालन तब तक जारी रहता है जब तक कि करंट एक अनिश्चित मान तक कम न हो जाए जिसे होल्डिंग करंट कहा जाता है। इस होल्डिंग करंट के नीचे, DIAC प्रतिरोध उच्च हो जाता है और यह एक गैर-संचालन स्थिति में प्रवेश करेगा।

चूंकि DIAC एक द्विदिश(bidirectional) उपकरण है, यह धारा की दोनों दिशाओं में घटित होगा।

DIAC Characteristic Curve

आकृति में, DIAC की वास्तविक I-V विशेषता दिखाई गई है। वक्र अंग्रेजी शब्द Z जैसा दिखता है। DIAC ब्रेकडाउन वोल्टेज तक पहुंचने तक गैर-प्रवाहकीय स्थिति में रहता है। सीधी रेखा में जाने से पहले धीमा वक्र लीकेज करंट के कारण होता है। ब्रेकडाउन वोल्टेज तक पहुंचने के बाद, डीआईएसी कम प्रतिरोध स्थिति में प्रवेश करता है और डायोड के माध्यम से वर्तमान प्रवाह तेजी से बढ़ता है जिसे एक सीधी रेखा के रूप में दिखाया जाता है। लेकिन करंट कंडक्टिंग स्टेट के दौरान डायोड में वोल्टेज ड्रॉप कम हो जाता है, इसलिए लाइन 90 डिग्री पर परफेक्ट नहीं होती है।

DIAC Applications

DIAC को विशेष रूप से TRIAC या SCR को ट्रिगर करने के लिए डिज़ाइन किया गया है। जैसा कि ऊपर चर्चा की गई है, डीआईएसी ब्रेकओवर वोल्टेज पर हिमस्खलन चालन में चला जाता है। इसके कारण, डिवाइस नकारात्मक प्रतिरोध विशेषताओं को प्रदर्शित करता है और इसके पार वोल्टेज ड्रॉप नाटकीय रूप से कम हो जाता है, आमतौर पर लगभग 5 वोल्ट तक। यह एक ब्रेक-ओवर करंट बनाता है जो TRIAC या SCR को चालू या ट्रिगर करने के लिए पर्याप्त है।

DIAC सममित ट्रिगरिंग अनुप्रयोगों के लिए भी लागू होता है, क्योंकि DIAC दोनों दिशाओं में संचालित होता है।

अब सबसे महत्वपूर्ण प्रश्न यह है कि TRIAC को ट्रिगर करने के लिए हमें DIAC की आवश्यकता क्यों है?

TRIAC सममित रूप से फायर नहीं करता है और इस वजह से, TRIAC एक ही गेट वोल्टेज स्तर पर एक ध्रुवता के लिए दूसरे के लिए ट्रिगर नहीं करता है। यह एक अवांछनीय परिणाम की ओर जाता है। असममित फायरिंग का परिणाम वर्तमान तरंग में होता है जिसमें हार्मोनिक आवृत्तियों की अधिक विविधता होती है जिससे पावर सर्किट के अंदर अनिश्चित संभावनाएं होती हैं। इस स्थिति से उबरने और बिजली व्यवस्था में हार्मोनिक सामग्री को कम करने के लिए, डीआईएसी को टीआरआईएसी के द्वार के साथ श्रृंखला में रखा गया है।

मूल DIAC एप्लिकेशन को नीचे की छवि में दिखाया गया है जहां DIAC का उपयोग TRIAC के ट्रिगरिंग डिवाइस के रूप में किया जा रहा है।

DIAC एक TRIAC के गेट के साथ श्रृंखला में जुड़ा हुआ है। डीआईएसी किसी भी गेट को चालू नहीं होने देता जब तक कि ट्रिगरिंग वोल्टेज दोनों दिशाओं में एक निश्चित दोहराने योग्य स्तर तक नहीं पहुंच जाता। इस मामले में, एक आधे चक्र से अगले आधे चक्र तक TRIAC का फायरिंग बिंदु अधिक सुसंगत हो जाता है और यह सिस्टम की कुल हार्मोनिक सामग्री को कम कर देता है।
