How to Select TTP223 Capacitive touch sensor (touch switch) Output Mode In Hindi

इस पोस्ट में आज TTP223 Touch Sensor के आउटपुट मोड के बारे में बताने वाला हु  की A और B में किसे सोल्डर करने पर क्या आउटपुट मिलता है और मोड सिलेक्शन किस तरह समझ सकते है और सेंसिटिविटी के बारे में बताने वाला हु .

TTP223 Features

Operating voltage 2.0V~5.5V

Operating current @VDD=3V, no load

At low power mode typical 1.5uA, maximum 3.0uA

The response time max 220mS at low power mode @VDD=3V

Sensitivity can adjust by the capacitance(0~50pF) outside

Stable touching detection of the human body for replacing traditional direct switch key

Provides Low Power mode

Provides direct mode、toggle mode by pad option(TOG pin) Q pin is CMOS output

All output modes can be selected active high or active low by pad option(AHLB pin)

After power-on have about 0.5sec stable-time, during the time do not touch the keypad, And the function is disabled

Auto calibration for life.

At low power mode, the re-calibration period is about 4.0sec normally,

When key detected touch and released touch, the auto re-calibration will be redoing after about 16sec from releasing key

The sensitivity of TTP223N-BA6 is better than TTP223-BA6’s. But the stability of TTP223N-BA6 is worse than TTP223-BA6’s.

कैसे उपयोग करें

इसका कनेक्शन करना बहुत सरल है,इसमें  केवल तीन टर्मिनल होते है , GND,Output, and VCC

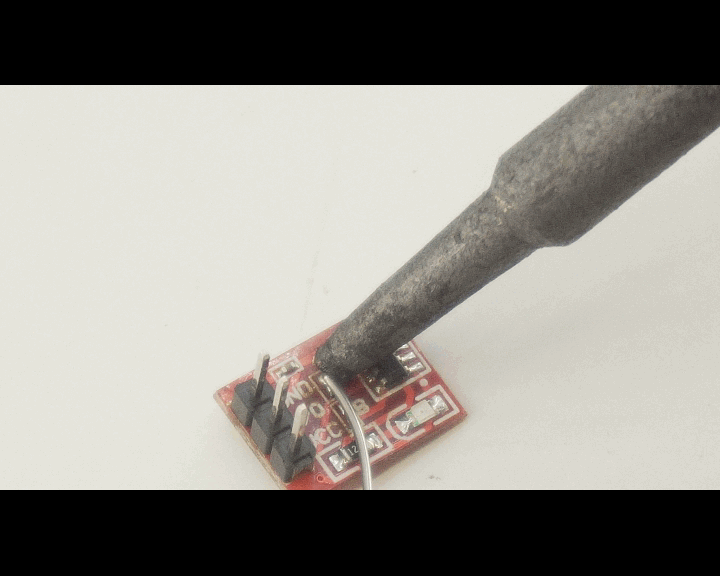

इस TTP223 Touch Module बोर्ड पर A और  B दो जम्पर दिए  हैं। इने सोल्डर कर के इसके इसके मोड को सेलेक्ट कर सकते है  जैसे डायरेक्ट मोड और टॉगल मोड।

>> इसमें इस तरह के चार configuration है जिसे शार्ट और ओपन करना होता है।

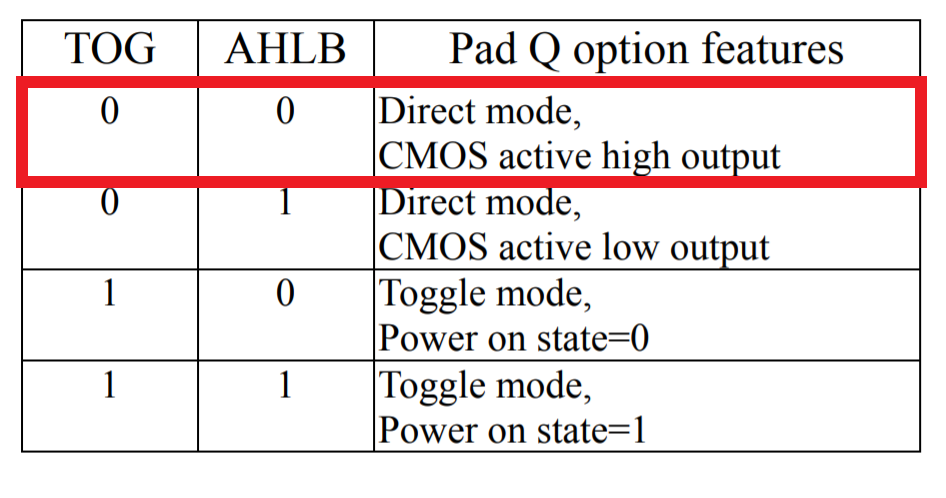

Configuration 1

पहले जब हम खरीदते है तब इसमें A और B  जम्पर में कोई सोल्डर नहीं होता।

 इस समय ये Direct Mode में  रहता है जिसे इसका  Output Low रहता  है और , केवल टच करते समय Output High होता है।इसे Active High Configuration कहते है।

Configuration 2

इस  मोड में A को शार्ट करते है जिसे आउटपुट Active High रहता है.और B को Open रखते है

 इस समय ये Direct Mode में  रहता है , टच करने पर Output LOW होता है। इसे Active Low Configuration कहते है।

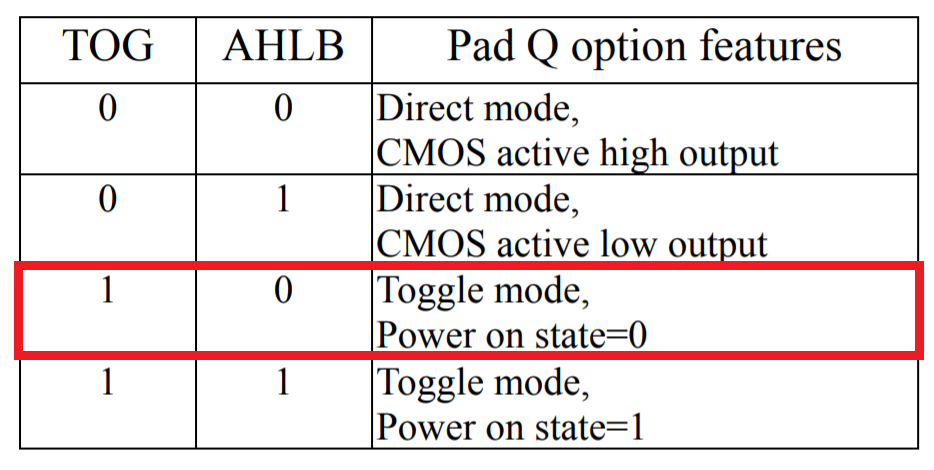

Configuration 3

इस  मोड में B  को शार्ट करते है ,इस  मोड में A  को Open रखते है ,जिसे आउटपुट Toggle mode  रहता है,इसमें सुरवात में output value Low रहती है और टच करने पर High होता  है। इसे toggle Active Low मोड कहते है।

Configuration4

इस  मोड में AB  को शार्ट करते है ,इसमें सुरवात में Output Value HIGH रहता  है और टच करने पर Output LOW होता  है। इसे toggle Active HIGH मोड कहते है।

Reaction distance

जब मैंने TTP223 Touch Sensor को उपयोग किया तब मैंने पाया की इसकी टच  सेंसिंग  बहुत अछि है इसमें टच सेंसर को टच किये बिना भी ये वर्क करता है।

दूरी के संदर्भ में, मुझे लगता है कि TTP223 Touch Sensor 3 से 5 MM की सीमा के भीतर प्रतिक्रिया करता  हैं।
