Boost Converter Working in Hindi

Boost Converter

बूस्ट कन्वर्टर को हम लोग डीसी टो डीसी कन्वर्टर भी कहते हैं डीसी टू डीसी कनवर्टर यह है डीसी वोल्टेज को डीसी वोल्टेज में कन्वर्ट करता है डीसी टो डीसी कनवर्टर का काम डीसी वोल्टेज को स्टेप अप स्टेप डाउन करने के लिए किया जाता है जिस तरह एसी वोल्टेज को स्टेप अप करने और स्टेप डाउन करने के लिए ट्रांसफार्मर होते हैं उसी प्रकार वोल्टेज को स्टेप अप स्टेप डाउन करने के लिए डीसी टो डीसी कन्वर्टर  होता है डीसी टू डीसी कनवर्टर की बात करें  के भाग है बूस्ट कन्वर्टर और बक कन्वर्टर बूस्ट कनवर्टर का काम वोल्टेज को स्टेप अप करना होता है जबकि बक कन्वर्टर का काम डीसी वोल्टेज को स्टेप डाउन करना होता है तो आज के इस ब्लॉग में हम डीसी टो डीसी कन्वर्टर यानी बूस्ट कन्वर्टर के बारे में जानेंगे और देखेंगे कि यह वर्क किस तरह करता है

DC-DC Converter

Converter Block diagram

Fig-1 Boost Converter Circuit diagram

जैसा कि आप देख सकते हैं, एक बूस्ट कनवर्टर बनाने के लिए केवल कुछ कॉम्पोनेन्ट  की आवश्यकता होती है। यह एक AC ट्रांसफार्मर या प्रारंभ करनेवाला की तुलना में कम वजन का  है।

कनवर्टर बहुत सरल हैं क्योंकि वे मूल रूप से 1960 के दशक में विमान पर इलेक्ट्रॉनिक्स सिस्टम को बिजली देने के लिए विकसित किए गए थे। यह एक आवश्यकता थी कि ये कन्वर्टर्स यथासंभव कॉम्पैक्ट और कुशल हों।

सबसे बड़ा लाभ बूस्टर कन्वर्टर्स की पेशकश उनकी उच्च दक्षता है -  दूसरे शब्दों में, 99% इनपुट ऊर्जा उपयोगी आउटपुट ऊर्जा में बदल जाती है, केवल 1% बर्बाद होता है।

Fig-3 Boost converter at Switch on condition and gate pulse apply

Fig -4 Step-1 When MOSFET Gate has High signal

 MOSFET गेट पर लागू उच्च आवृत्ति वर्ग तरंग के प्रारंभिक उच्च अवधि के दौरान सर्किट कार्रवाई को दिखाता है। इस समय के दौरान MOSFET आयोजित करता है, L1 के दाहिने हाथ से शॉर्ट सर्किट को नकारात्मक इनपुट सप्लाई टर्मिनल तक ले जाता है। इसलिए L1 के माध्यम से सकारात्मक और नकारात्मक आपूर्ति टर्मिनलों के बीच एक वर्तमान प्रवाह होता है, जो ऊर्जा को अपने चुंबकीय क्षेत्र में संग्रहीत करता है। D1,C1 के संयोजन के रूप में लगभग शेष सर्किट में कोई वर्तमान प्रवाह नहीं होता है और लोड सीधे चलने वाले एमओएसएफईटी के माध्यम से सीधे पथ की तुलना में बहुत अधिक प्रतिबाधा का प्रतिनिधित्व करता है।

प्रारंभिक शुरुआत के बाद अवधि पर MOSFET के दौरान सर्किट कार्रवाई को दर्शाता है। हर बार MOSFET आयोजित करता है, D1 का कैथोड C1 पर चार्ज के कारण, इसके एनोड की तुलना में अधिक सकारात्मक है। इसलिए डी 1 को बंद कर दिया जाता है, इसलिए सर्किट का आउटपुट इनपुट से अलग होता है, हालांकि C1 पर चार्ज से VIN + VL के साथ लोड की आपूर्ति जारी रहती है। यद्यपि इस अवधि के दौरान C1 लोड के माध्यम से दूर हो जाता है, C1 को MOSFET स्विच ऑफ होने पर हर बार रिचार्ज किया जाता है, इसलिए लोड के दौरान लगभग स्थिर आउटपुट वोल्टेज बनाए रखता है।

सैद्धांतिक डीसी आउटपुट वोल्टेज स्विच वोल्टेज के 1 शून्य से कर्तव्य चक्र (डी) से विभाजित इनपुट वोल्टेज (VIN) द्वारा निर्धारित किया जाता है, जो 0 और 1 के बीच कुछ आंकड़ा होगा (0 से 100% के अनुरूप) और इसलिए हो सकता है निम्नलिखित सूत्र का उपयोग करके निर्धारित किया गया है:

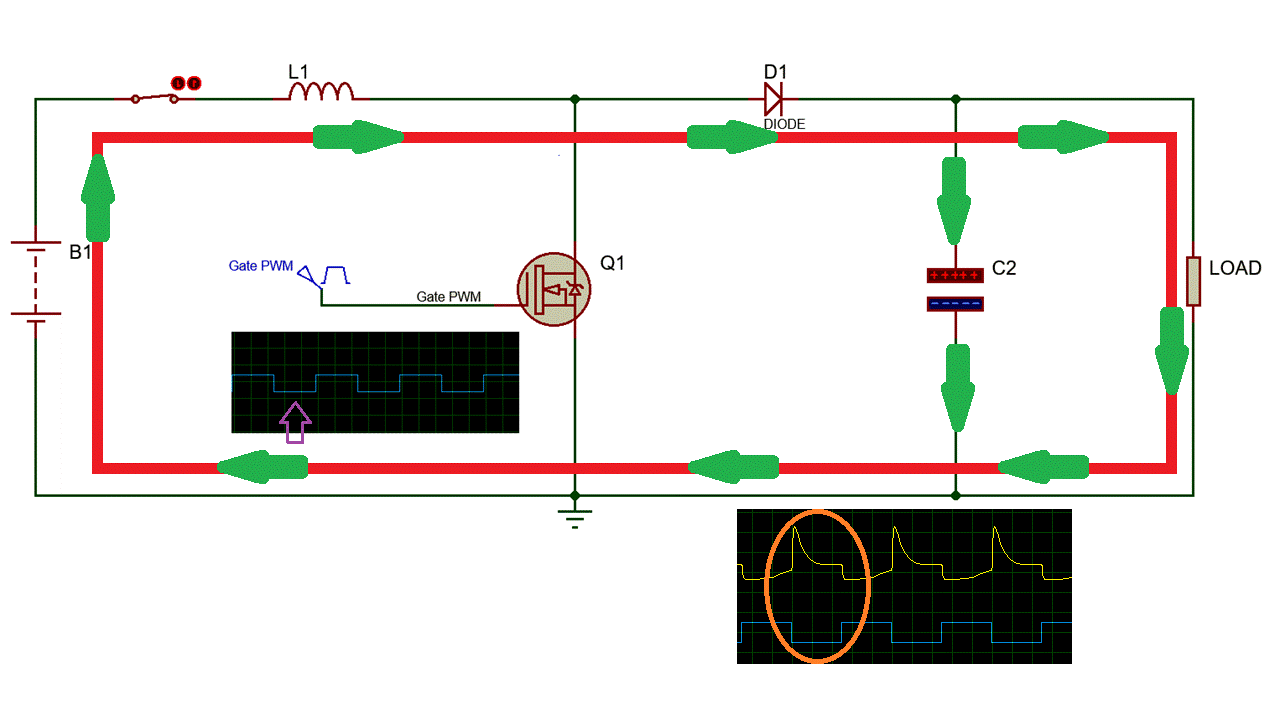

स्विचिंग स्क्वायर वेव साइकिल की कम अवधि के दौरान वर्तमान पथ दिखाता है। चूंकि MOSFET तेजी से चालू बूंदों में बंद हो जाता है इसलिए L1 बैक EMF. वर्तमान प्रवाह के दौरान रखने के लिए, इस अवधि के दौरान L1 के पार वोल्टेज के विपरीत ध्रुवीयता में। इसके परिणामस्वरूप दो वोल्टेज हैं, आपूर्ति वोल्टेज VIN और पीछे e.m.f. (VL)inductor store voltage  एक दूसरे के साथ श्रृंखला में L1 के पार।

यह उच्च वोल्टेज (VIN + VL), अब MOSFET के माध्यम से कोई वर्तमान पथ नहीं है, आगे पक्षपात D1। D1 के माध्यम से परिणामी धारा C1 से VIN + VL शून्य से छोटे आगे वोल्टेज ड्रॉप D1 के पार ले जाती है, और लोड की आपूर्ति भी करती है।
