TTP223 Capacitive Touch Switch Button Test With Glass and Acrylic ||Capacitive touch Switches

आज के इस पोस्ट में हम ttp223 टच सेंसर मॉडल को Acrylic और Mirror पर लगा कर टेस्ट करने वाले है और देखेंगे की ये दोनों पर कैसे वर्क करता है। इसमें मेने Mirror और acrylic की थिकनेस अलग अलग है ,जिसे हमे जानने  को मिलेगा की सेंसर इसके टिक्नेस्स पर वर्क करता है की नहीं।

इसको टेस्ट करने के लिए मेने जो कम्पोनेंट लिए है वो

  1. एक 20x13cm, 4mm का Glass

  2. दूसरा 20x13cm, 6mm का Glass


  3. तीसरा 13 x 13 cm  2mm  का acrylic sheet

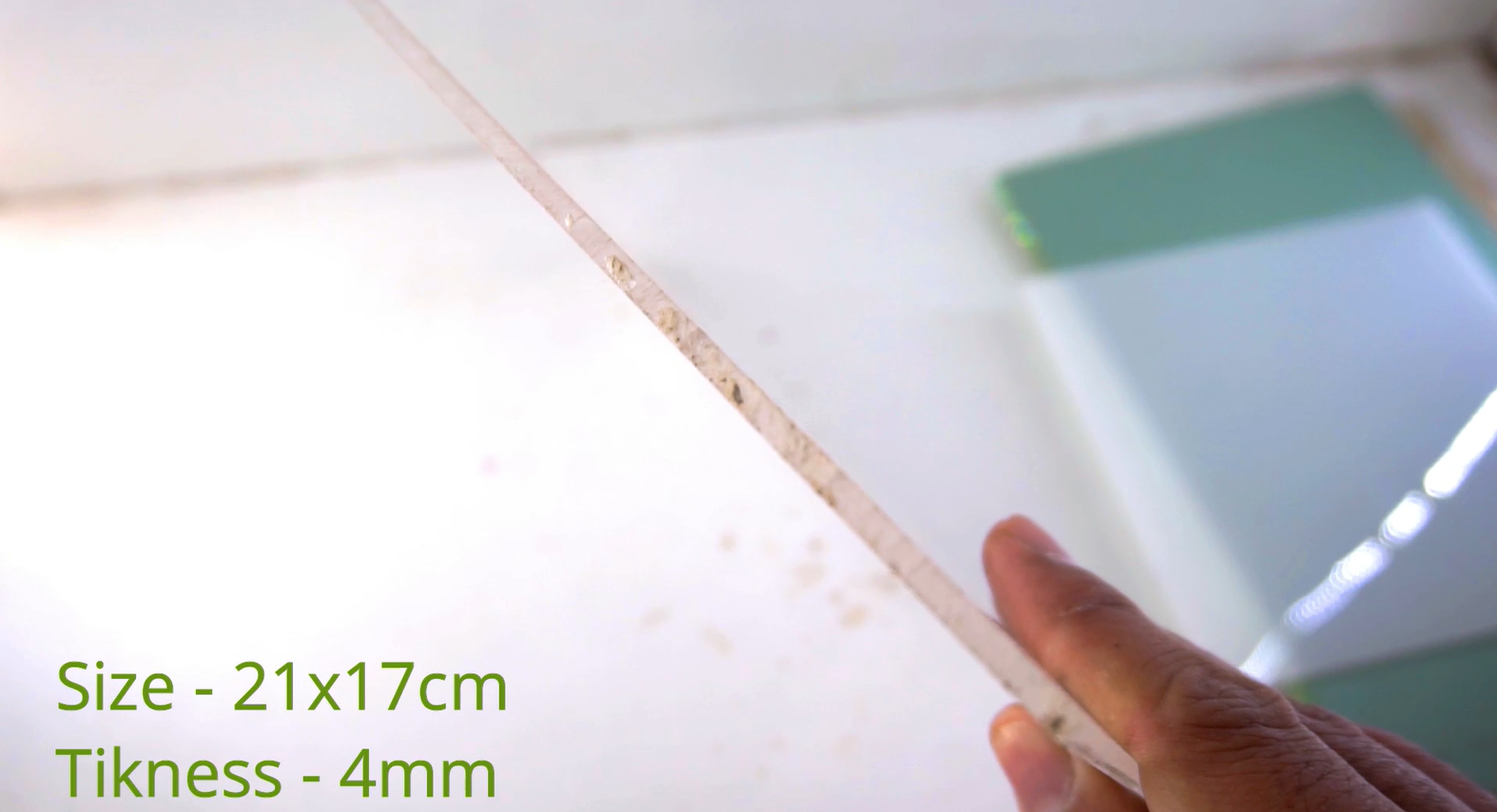

  4. चौथा 21  x 17  cm  4 mm  का acrylic sheet

  5. TTP223

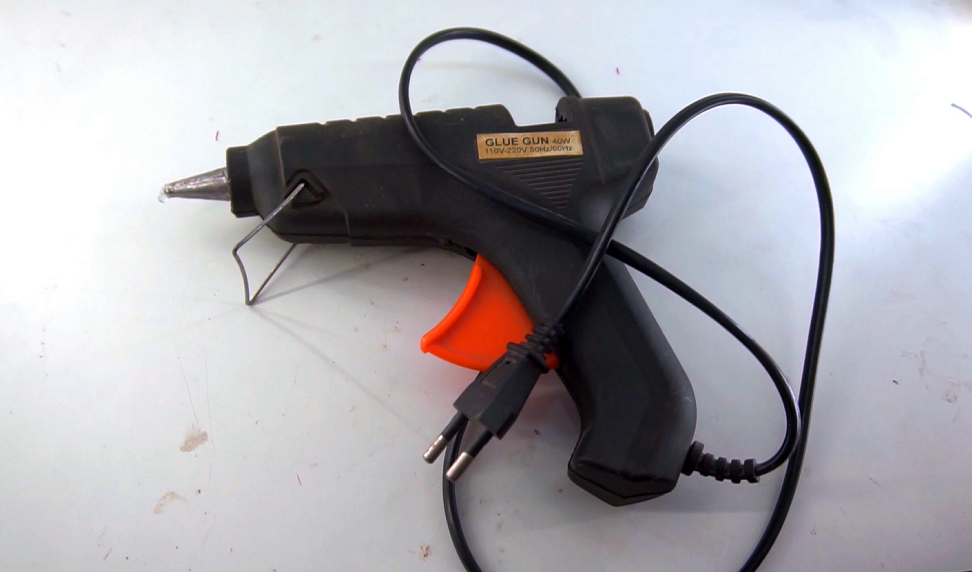

  6. Glue gun

पहले हम एक 20x13cm, 4mm का Glass पर टॉच सेंसर को लगा देंगे और इसको लगाने के लिए ग्लू गन का उसे करने वाले है अब इसको लगाने के बाद सेंसर को टच सेंसर को 5v सप्लाई  के साथ कनेक्ट करेंगे,

First test on Glass mirror 20x13cm, 4mm


अब देखते है की इस पर कैसे वर्क करता है मेने पाया की इस ग्लॉस mirror पर TTP223 बराबर काम करता है,
TTP223 conected with 5v

और touch भी प्रॉपर वर्क करता है ,पर glass की size इस glass mirror से अधिक होने पर ttp223 मिस्फन्क्शन करेगा  पर इस साइज पर प्रॉपर वर्क करता है।
TTP223 with glass

fast और continuous touch करने पर इस glass पर काम नहीं कर रहा था.

A second test on Glass mirror 20x13cm, 6mm

अब हम दूसरे mirror पर टेस्ट करते है इस पर भी हम glass पर ttp223 touch sensor को इस mirror पर लगा देते है,

इसे भी सप्लाई के साथ कनेक्ट करते है,अब देखते है,इसमें हमे देखने को मिलता है की ये टच सेंसर इस mirror पर प्रॉपर वर्क नहीं कर रहा है और टच भी नहीं हो रहा  है।
